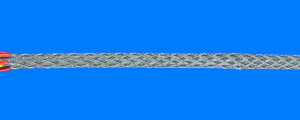

Freileitungsziehstrümpfe mit gespleißter Schlaufe

4a Freileitungsziehstrümpfe mit gespleißter Schlaufe, nach DIN 48207-2.
Im Gegensatz zur Erdkabelverlegung können beim Einziehen von Leiterseilen wesentlich höhere Zugkräfte entstehen, welche die Freileitungsziehstrümpfe aufnehmen müssen.
Aus diesem Grund sind stärkere Litzen und ein dreilitziges Geflecht notwendig. Damit die Freileitungsziehstrümpfe jedoch flexibel bleiben, wird das Geflecht in 3 Bereiche abgestuft, wie es auch der auftretenden Zuglastverteilung entspricht:

Bereich 1-fach-Geflecht: zur geringen Lastaufnahme und zum Aufbau des Kraftschlusses
Bereich 2-fach-Geflecht: zur höheren Lastaufnahme und zum weiteren Aufbau des Kraftschlusses
Bereich 3-fach-Geflecht: zur vollen Lastaufnahme und zum vollständigen Kraftschluss
Durch den sich daraus ergebenden Selbstverklemmungseffekt erhält der Ziehstrumpf eine hohe Rutschfestigkeit auf dem Leiterseil.

Mit angepresster Schlaufe, die es durch ihre große Beweglichkeit ermöglicht, diese Ziehstrümpfe über Treibscheiben, Spillköpfe oder Achterbremsen laufen zu lassen.

Die Ziehstrümpfe werden stichprobenartig einer unabhängigen Seilprüfstelle für Zerreißproben übergeben. Auf Wunsch erhalten unsere Kunden bei der Lieferung von Ziehstrümpfen für den Freileitungsbau eine Gebrauchsanweisung (die aus der Praxis stammt), sowie eine Tabelle, aus der alle technischen Daten ersichtlich sind.
